IMC磁力驅動不銹鋼離心泵的簡單介紹

2021-06-26 10:13:45 瀏覽次數：

將永磁聯軸器的工作原理應用于磁力泵的新型產品，它具有安穩可靠、噪聲低、無泄漏、沒有污染等優點，常被用來輸送易燃、爆炸、揮發性、有毒、有磁性和貴重液體。現在磁力泵的流量范圍在0.2~300度/秒，磁力泵的揚程在210米以下，磁力泵的電機功率不超過75KW，液體溫度在-20~100度之間。

IMC型磁力泵的基本結構和工作原理。

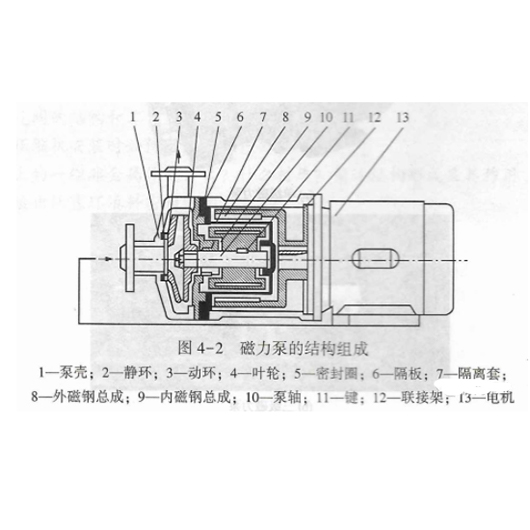

IMC型磁力泵主要由泵體、轉子、傳動三大部分組成，具體包括：泵殼、葉輪、泵軸、內磁轉子、隔離套、外磁轉子、密封圈、接頭等部件，磁力離心泵結構圖如圖所示：

1、磁力化工離心泵體部分。

它是由吸入室、泵殼、導葉、出液口、口環、推力盤、泵蓋等組成，用于封閉葉輪，引導液體進出，工作時受內壓，通過口環密封防止泵腔內的液體泄漏到入口。

導向葉片是磁力泵中的能量轉換裝置，其作用是將葉輪拋出的液體收集起來，使液體的流速減小，在將部分速度能轉換成壓力能頭之后，再將其均勻引入下一部或通過擴散管排放。多段式磁力泵，帶隔板的中間部分裝有導葉。

旋轉器用來平衡轉子的軸向旋度，并保證動靜部件之間的軸向間隙在設計范圍之內。

磁力泵的轉子段。

轉子部是磁力離心泵的核心部件，由泵軸轉子和傳動軸轉子兩部分組成。
